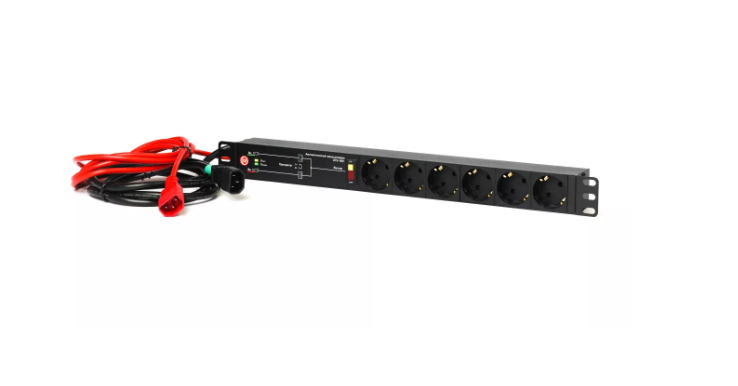

Электронно-механический АВР Elemy (Электронный АВР ATS-1602)

Product code: ATS-1602
Устройство автоматического ввода резерва (АВР) электронно-механическое, 220В, 8 А (ATS-1602)
209,600 Ft

Categories: Soros adapterek

Specifications
Részletesen
Общие характеристики
Тип PDUСтоечный переключатель нагрузки
Монтаж PDUСтоечный
Тип розетокSchuko
Количество розеток6
Длина шнура, м1,5
Тип входной вилкиIEC320 C14
Механическая долговечность контактов при нагрузке категории АС-1, не менее10 000 циклов
Температура эксплуатации, °Cот 1 до 65
Температура хранения, без конденсации, °Сот -20 до 45
Габаритные размеры (ВхШхГ), мм45х490х50
Масса нетто, не более, кг1.2
Средний срок службы, не менее, лет15
Характеристики напряжений и токов
Фаза, вход1
Номинальное напряжение на входе, В220
Допустимое напряжение на входе, В90-300
Частота переменного тока на входе, Гц50
Максимальный ток нагрузки8 A
Потребляемая устройством от сети мощность, не более, Вт2.5
Временные характеристики
Время переключения между входами, мспри изменении приоритета: 3-4
при пропадании напряжения или выхода его за значения 180-250В: 12-14

Паспорт

Электрическая схема

Чертеж

Сертификат ЕАС

Кондиция Товар новый
Gyártó ELEMY
Garancia 12 месяцев
Sklad В наличии: 10+ шт.
Overview

Электронно-механический АВР ATS-1602 изготавливается на территории Российской Федерации и соответствует требованиям ТУ 4210-005-81175827-2015.

ATS-1602 это модернизация зарекомендовавшей себя модели ATS-1601. В новой модели обновлена плата, изменён тумблер переключения приоритета - теперь это кнопка с индикацией  приоритетного входа на мнемосхеме. ATS-1602 как и раньше будет актуален для организации бесперебойного питания в шкафах с оборудованием связи, передачи данных, телемеханики и АСУ, а также других подобных систем, требующих надежного питания от двух и более источников.

Основные преимущества:

  • Питание внутренних систем АВР производится от питающих нагрузки вводов;
  • Устройство без повреждений переносит кратковременные повышения напряжения в сети питания до 300В. АВР не имеет встроенных ил возможности подключения внешних источников резервного питания;
  • АВР переключает цепи питания нагрузки на резервный ввод в случаях повышения или понижения напряжения на основном вводе и выход его за уставки, а также при полном пропадании напряжения, тем самым защищая нагрузку от повреждений и от перерывов в работе;
  • АВР имеет возможность выбора пользователем приоритетного ввода питания нагрузки;
  • Важным преимуществом прибора является и его невысокая стоимость, которая сравнима с более простыми и медленными устройствами, собранными на модульном оборудовании.

                                       Сравнительный анализ технических характеристик ATS-1602 и BONCH-ATS/PDU 8A-6S-S/S

 Модель
 ATS-1602BONCH-ATS/PDU 8A-6S-S/S
Функционал
Напряжение номинальное, В220-230220-230
Защита от КЗ в нагрузкеЕстьЕсть
Номинальный ток нагрузки, А88
Подключаемая мощность, Вт17001700
Выбор приоритетного вводаЕсть (1 или 2 )Нет (всегда "A")
Контроль наличия напряжения на вводе 1 («А»)ЕстьЕсть
Контроль наличия напряжения на вводе 2 («В»)ЕстьНет
Контроль пониженного напряжения на вводах 1, 2 (В)U 180 ± 3%Нет
 Контроль повышенного напряжения на вводах 1, 2 (В)U > 250 ± 3%Нет
Переключение на резервный ввод или отключение нагрузки при пониженном / повышенном напряженииЕсть*Нет**
Время переключения (отсутствия напряжения в нагрузке при переключении) (мс)
При пропадании напряжения на приоритетном вводе (для ATS-1602) или на вводе «А» (для BONCH‑ATS/PDU), (мс) 10 14
Переключение с резервного, после появления напряжения соответствующего уставкам на приоритетном вводе (для ATS-1602) или при появлении напряжения на вводе «А» (для BONCH‑ATS/PDU), (мс)6-10 5
При изменении приоритетного ввода (мс) 6Не применимо
Индикация, мнемосхема
Индикация наличия напряжения вводахЕстьЕсть
Индикация пониженного / повышенного напряжения на вводахЕсть. Раздельно на каждомНет
Индикация активного ввода ЕстьЕсть, совмещена с индикацией наличия напряжения
Индикация приоритетного вводаЕстьНе применимо
Индикация напряжения на выходе (в нагрузке)ЕстьЕсть
Наличие мнемосхемыЕстьнет


* При выходе напряжения за фиксированные уставки или при его полном пропадании на приоритетном вводе (1 или 2 в зависимости от выбранного приоритета) нагрузка переключается на резервный ввод если на нем присутствует напряжение соответствующее уставкам.

В противном случае нагрузка будет полностью отключена в целях защиты от пониженного или повышенного напряжения.

** При отсутствии напряжения на вводе «A» нагрузка всегда подключена к вводу «B» вне зависимости от наличия или величины напряжения на вводе «В».

Доставка
Самовывоз, доставка курьером, доставка до нужной транспортной компании.
