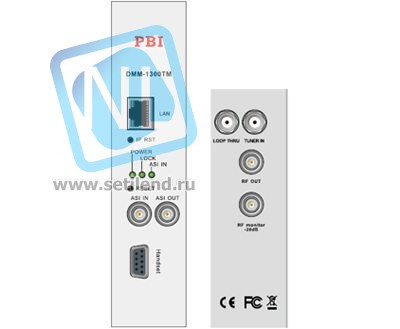

Модуль трансмодулятора QAM DMM-1300TM-TC для цифровой ГС PBI DMM-1000
Categories: Модуляторы/Трансмодуляторы DMM
| Склад | Под заказ | ||||
| Кондиция | Товар новый | ||||
| Подробно |
|
||||
| Гарантия | 12 месяцев | ||||
| Производитель | PBI | ||||
DMM-1000 - это популярная среди операторов телевизионная головная станция производства компании PBI (Китай). Её отличительная особенность - отсутствие внутренней шины обмена данными, то есть каждый установленный модуль работает независимо от других, получая от шасси только электропитание. Широкий выбор функциональных модулей позволяет реализовать любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения.
Модуль DVB-T -> QAM трансмодулятора DMM-1300TM-TC позволяет принять сигнал 1 мультиплекса DVB-T и сформировать 1 несущую QAM. Транспортный поток можно также подать через вход ASI. Встроенный ремультиплексор позволяет регенерировать таблицы PSI/SI, редактировать таблицы NIT и SDT, указывать логические номера каналов LCN и выводить сформированный поток на выход ASI. Управление модулем осуществляется через порт Ethernet либо с помощью специального устройства управления.
Технические характеристики:
| Вход ASI | |
| Разъем | BNC, female, 75 Ом |
| Формат данных | Byte/Burst |
| Длина пакета | 188/204 байт |
| DVB-T демодулятор | |
| Диапазон входных частот | 174 - 230 / 470 - 860 МГц |
| Входной уровень | -20 ... -70 дБм |
| Тип модуляции | QPSK, 16 QAM, 64 QAM |
| Ширина полосы канала | 6/7/8 МГц |
| FFT | 2K/8K |
| Защитный интервал | 1/4, 1/8, 1/16, 1/32, выкл. |
| Входное сопротивление | 75 Ом |
| Входной интерфейс | 1 x F female |
| QAM модулятор | |
| Тип модуляции | QAM 16/32/64/128/256, J.83 Annex A QAM 64/256, J.83 Annex B |
| Скорость выходного потока | 3 - 7,2 Мсимв/с |
| Погрешность измерения амплитуды | 0,3% |
| Погрешность измерения фазы | 0,3° |
| Дрожание фазы | 0,5° RMS |
| MER | > 35 дБ |
| Диапазон частот на выходе | 48 - 860 МГц (с шагом 10 кГц) |
| Выходной уровень | 97 - 110 дБмкВ (с шагом 1 дБ) |
| Отношение сигнал/шум | > 55 дБ |
| Выходной разъем | F female, 75 Ом |
| Выходные возвратные потери | > 12 дБ |
| Управление | |
| Ethernet коннектор | 1 x RJ45, 10/100M |
| Протокол | SNMP |
| D-Sub | 15-pin D-sub коннектор |
