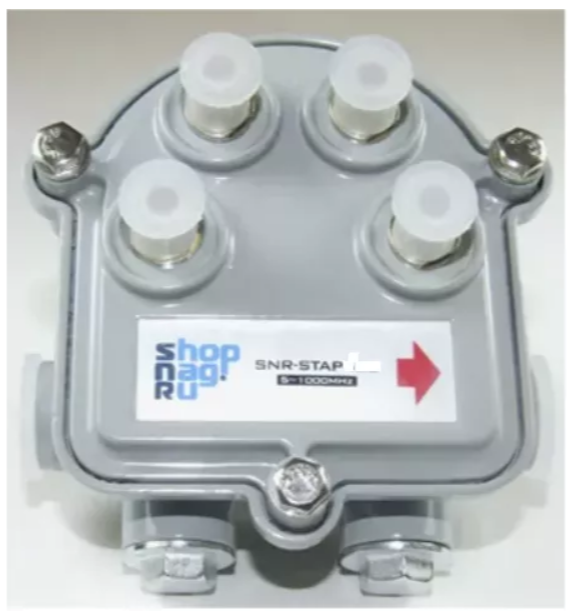

Ответвитель субмагистральный SNR-STAP211 на 2 отвода
Categories: Разъемы и переходники
| Кондиция | Товар новый |
| Производитель | SNR |
| Гарантия | 12 месяцев |
| Склад | В наличии: 1 000+ шт. |
Субмагистральные ответвители SNR предназначены для отвода части энергии радиочастотного сигнала от субмагистральной линии передачи в диапазоне 5…1000 МГц в домовую распределительную сеть.
Устройства выполнены в герметичных корпусах и предназначены для наружной установки. Ответвители снабжены магистральными разъемами 5/8" входа и выхода и F-разъемами отводов.
Полностью герметичные корпуса обеспечивают долговечность элемента и электромагнитную плотность. Крепежные элементы с оцинкованными поверхностями отлично защищены от коррозии и других вредных влияний среды. Субмагистральные ответвители и делители работают в диапазоне 5…1000 МГц. Разъемы рассчитаны на проход токов дистанционного питания между входом и выходом.
Технические характеристики ответвителя на 2:
| Параметр | Значение | ||||||
| Вносимые потери IN-TAP, dB | Номинальное значение | 8 | 11 | 14 | 17 | 20 | 23 |
| Допуск | ±1 | ||||||
| Вносимые потери IN-OUT, dB | 5-65MHz | 4 | 2,7 | 2,3 | 2 | 1,7 | 1,5 |
| 65-550MHz | 4 | 2,8 | 2,3 | 2 | 1,7 | 1,6 | |
| 550-750MHz | 4,5 | 3 | 2,5 | 2,2 | 1,9 | 1,8 | |
| 750-1000MHz | 4,8 | 3,3 | 2,7 | 2,4 | 2,1 | 1,9 | |
| Развязка TAP-OUT, dB | 5-65MHz | 22 | 22 | 26 | 26 | 30 | 30 |
| 65-550MHz | 22 | 22 | 26 | 26 | 30 | 30 | |
| 550-750MHz | 22 | 22 | 25 | 26 | 28 | 28 | |
| 750-1000MHz | 22 | 22 | 22 | 24 | 24 | 24 | |
| Развязка TAP-TAP, dB | 5-65MHz | 22 | 22 | 22 | 22 | 22 | 22 |
| 65-550MHz | 25 | 25 | 30 | 30 | 30 | 30 | |
| 550-750MHz | 22 | 22 | 25 | 25 | 25 | 25 | |
| 750-1000MHz | 22 | 22 | 25 | 25 | 25 | 25 | |
| Неравномерность, dB | ±1 | ||||||
| Коэффициент отражения, dB | 16 | ||||||
| Экранировка, dB | 100 | ||||||
| Тип разъемов входа и выхода | 5/8" | ||||||
| Тип разъемов отвода | F | ||||||
